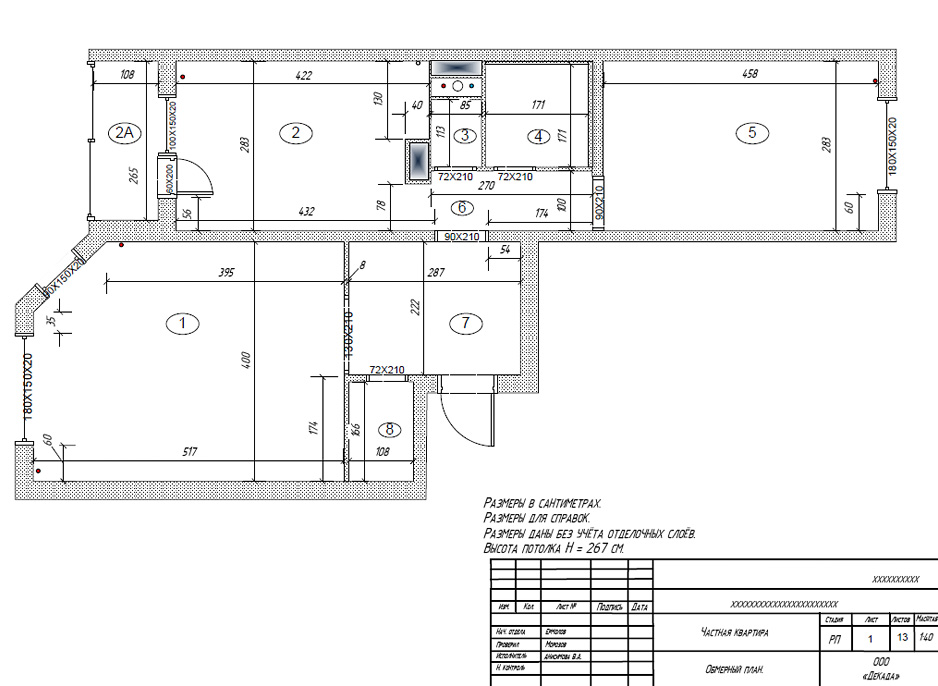

Обмерный план
В обмерном плане отражаются все параметры квартиры, необходимые для расчета площади и периметра потолков,
стен и полов, размеры дверных и оконных блоков.
Одновременно нумеруются все помещения, в т.ч. балконы и лоджии.

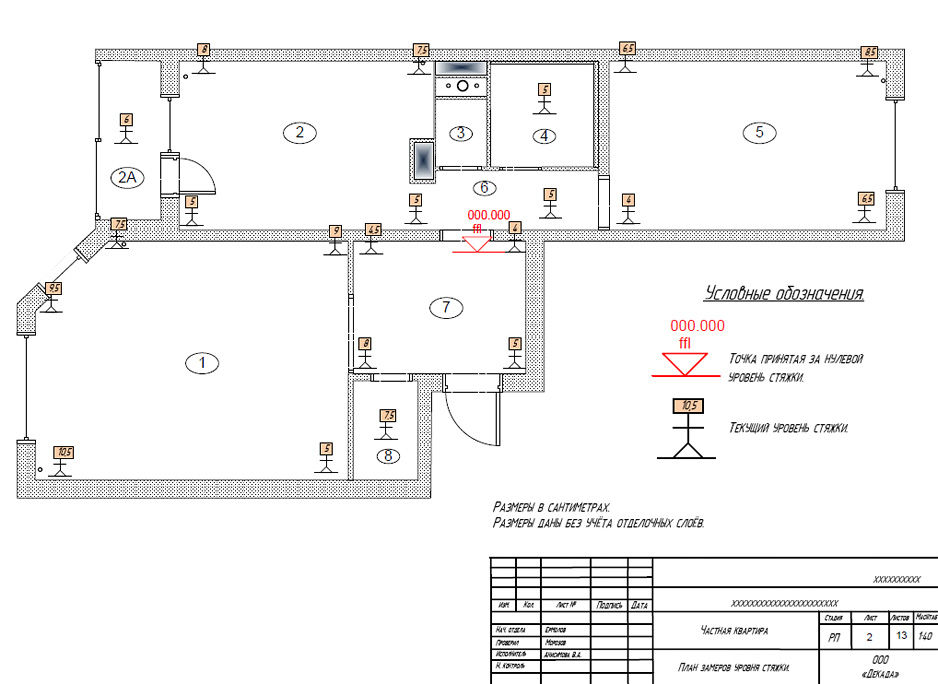

План замеров уровня стяжки
На плане указывается текущий уровень отклонений пола от горизонтального уровня в сантиметрах по
пяти точкам для каждого помещения. Указывается самая высокая и самая низкая точка в квартире, а также
уровень пола в проеме входной двери. Указывается толщина уровня стяжки в каждом помещении.

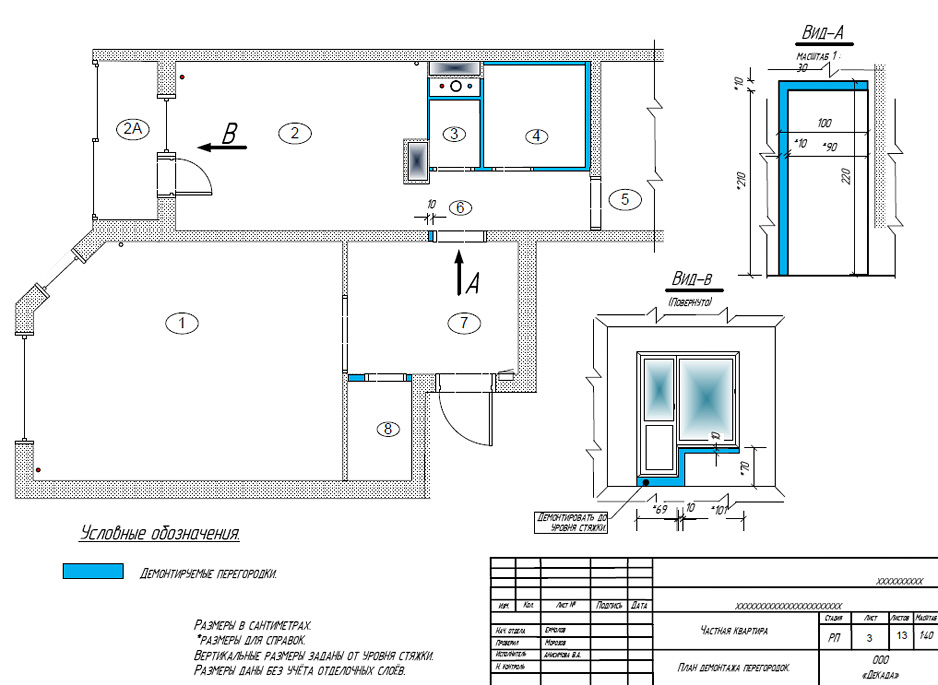

План демонтажа перегородок
На плане показываются все демонтируемые стены и перегородки, прорезаемые и расширяемые дверные и оконные проемы.
Если требуется демонтаж сложной формы – это отражается на дополнительном виде или разрезе.

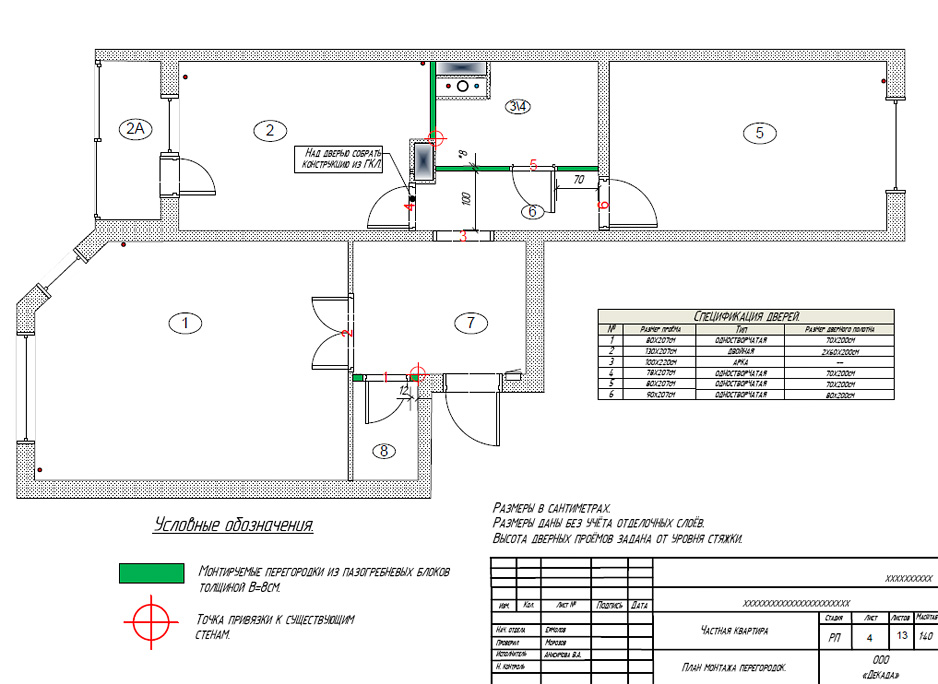

План монтажа перегородок
Одно из самых ответственных решений – выбор планировки квартиры. По каждой возводимой стене
указывается точка привязки вновь возводимой стены к уже существующим.
Также на чертеже указывается материал, из которых возводится стена или перегородка.

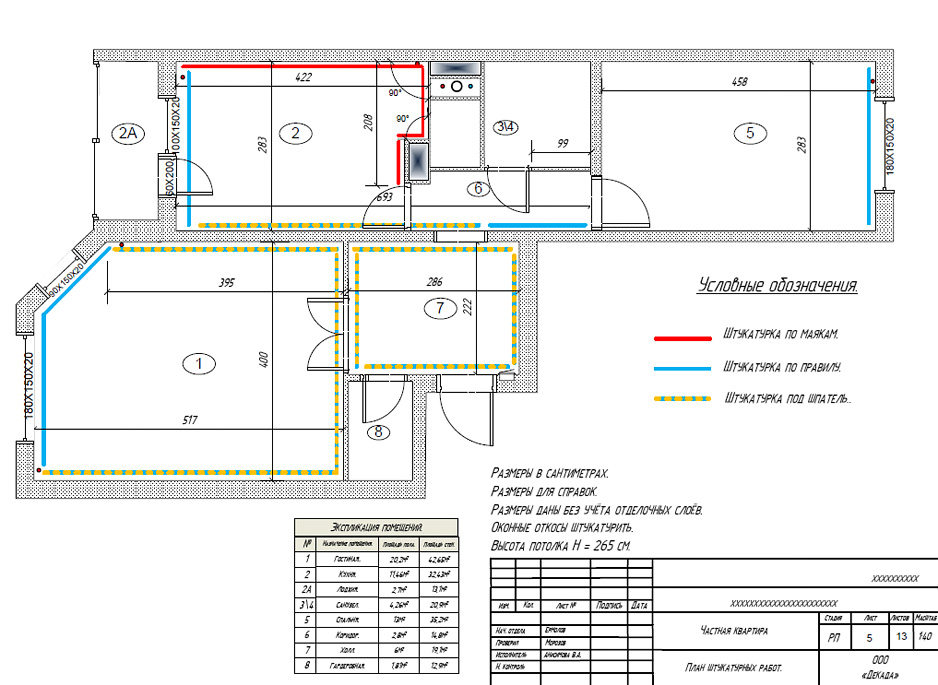

План штукатурных работ
На этом плане указываются отклонение каждого потолка и каждой стены от уровня в сантиметрах. Также
указываются результаты промеров потолков и стен на отклонение от плоскости в сантиметрах (углубление или ребро/выпуклость).
На плане указываются пунктирными линиями разных цветов рекомендации проектировщика по штукатурным работам.
Необходим для расчета штукатурных работ и расхода черновых материалов в Поэтапной смете.
План монтажа с/т оборудования
На этом листе показаны места установки всех сантехнических приборов, их размеры и вся
необходимая для производства сантехнических работ информация.

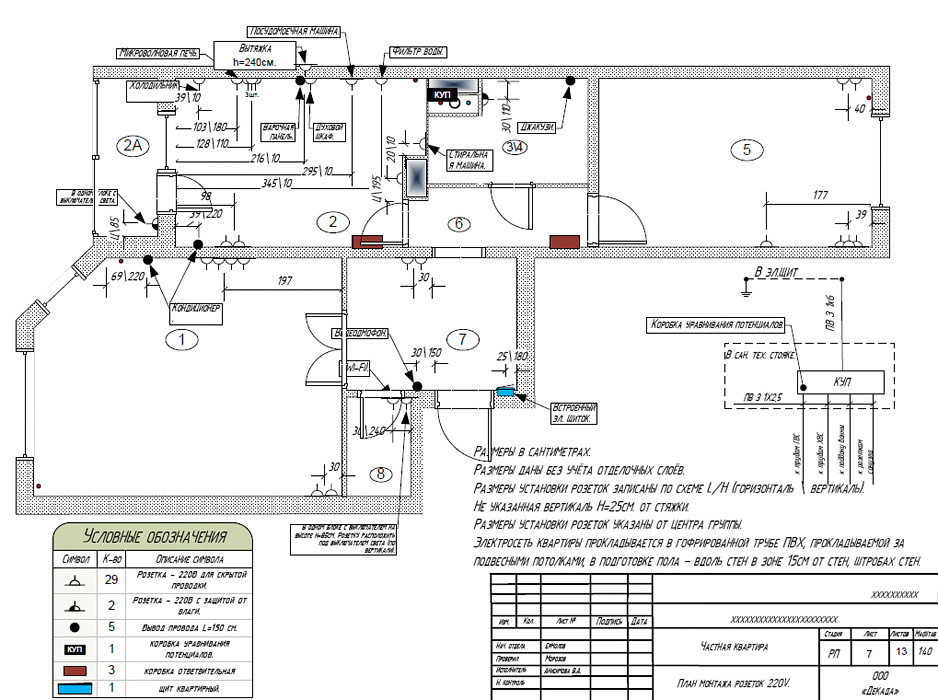

План монтажа розеток 220В
Месторасположение электрического щитка в квартире, с указанием накладной или встроенный, а также всех розеток и выводов.

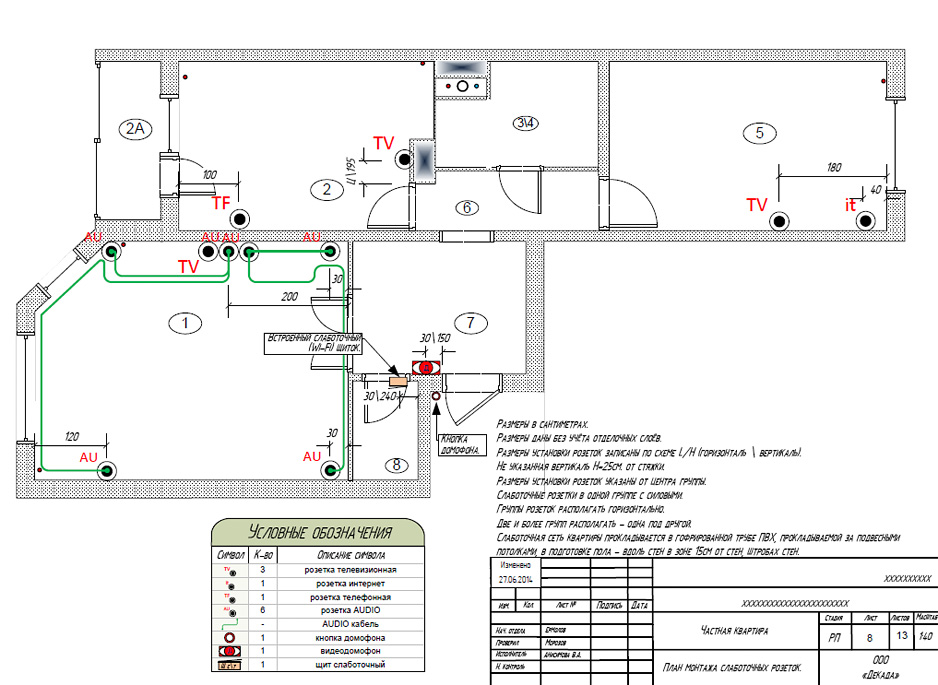

План монтажа слаботочных розеток
Указываются ТВ-розетки, Розетки для стационарного городского телефона, Розетки для Интернета
или места установки Wi-Fi роутера, звонок, домофон, видеодомофон, розетки для акустических проводов,
провода и выводы для спутниковых антенн, выводы для сигнализации.
По всем розетка и выводам указывается назначение розетки или вывода, их месторасположение
(высота и горизонтальное расстояние от места привязки) и прочая необходимая информация.

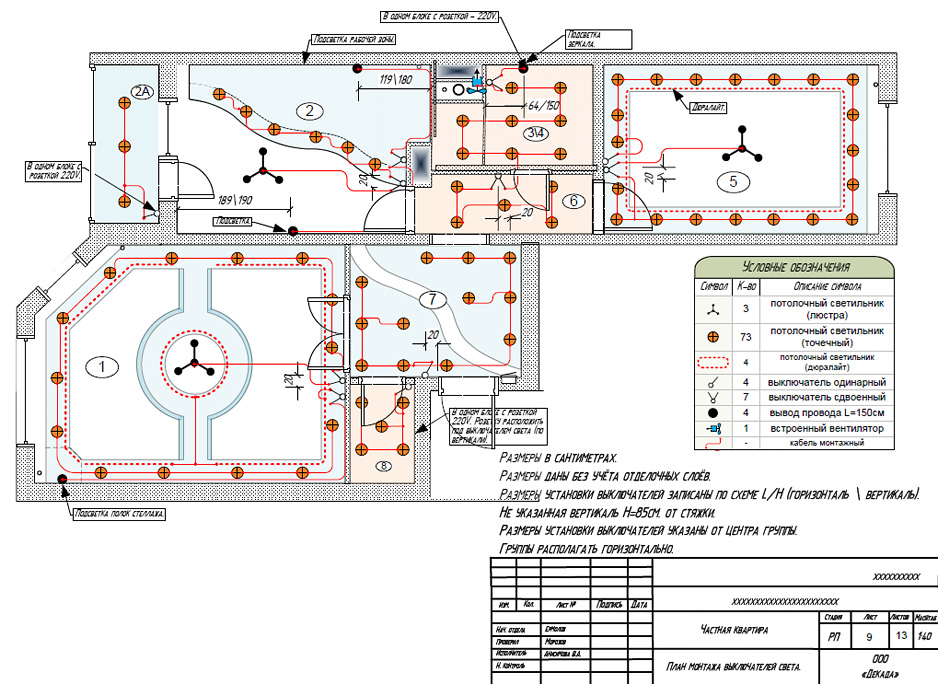

План монтажа выключателей света
На этом листе отображаются схемы включения источников света – проходные выключатели, включение
люстры на одно или два положения, включение точечных светильников по группам, включение вытяжных
вентиляторов, включение светодиодной ленты. Таким образом, отображаются цепи включения
привязанные к каждой клавише выключателя.

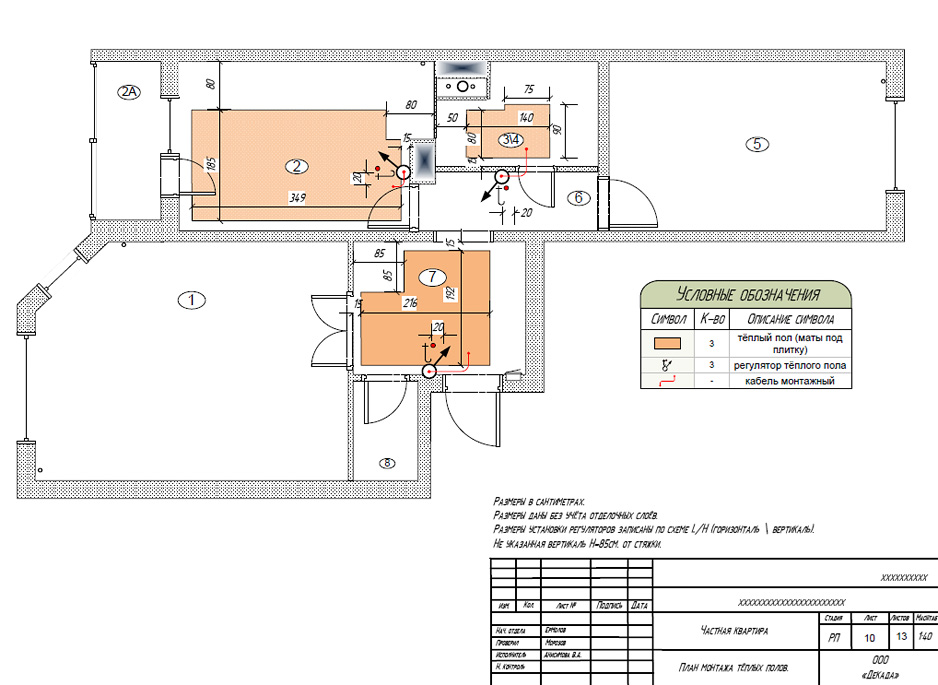

План монтажа теплых полов
Указывается месторасположение теплых полов с привязками и размерами. Также указывается месторасположение терморегуляторов.
Этот план учитывает план расстановки мебели, так как теплые полы укладываются на расстоянии 15 см от стен и стационарной мебели.

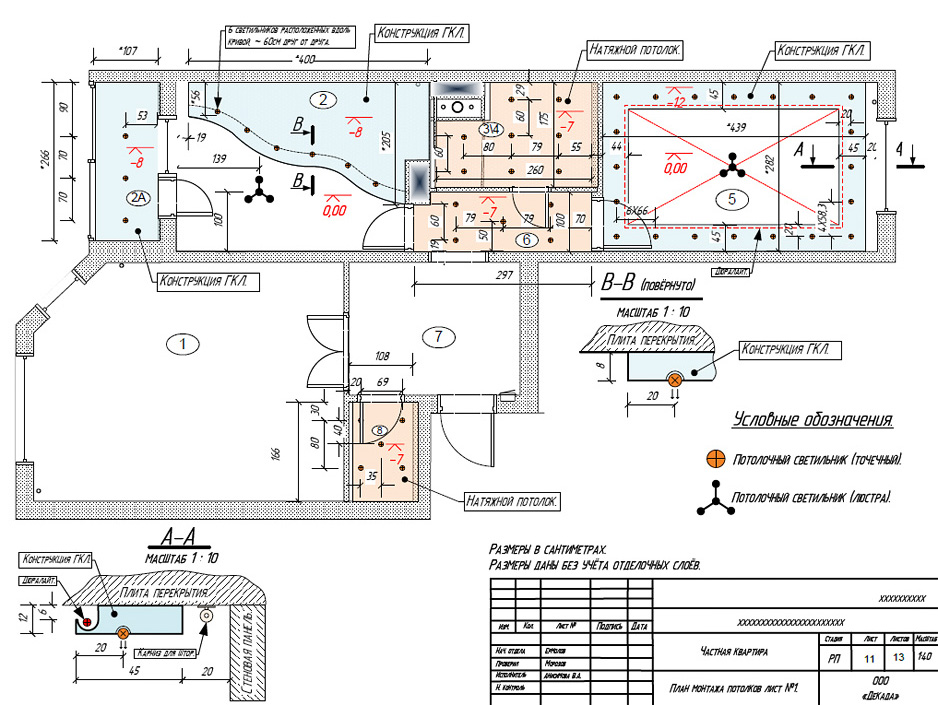

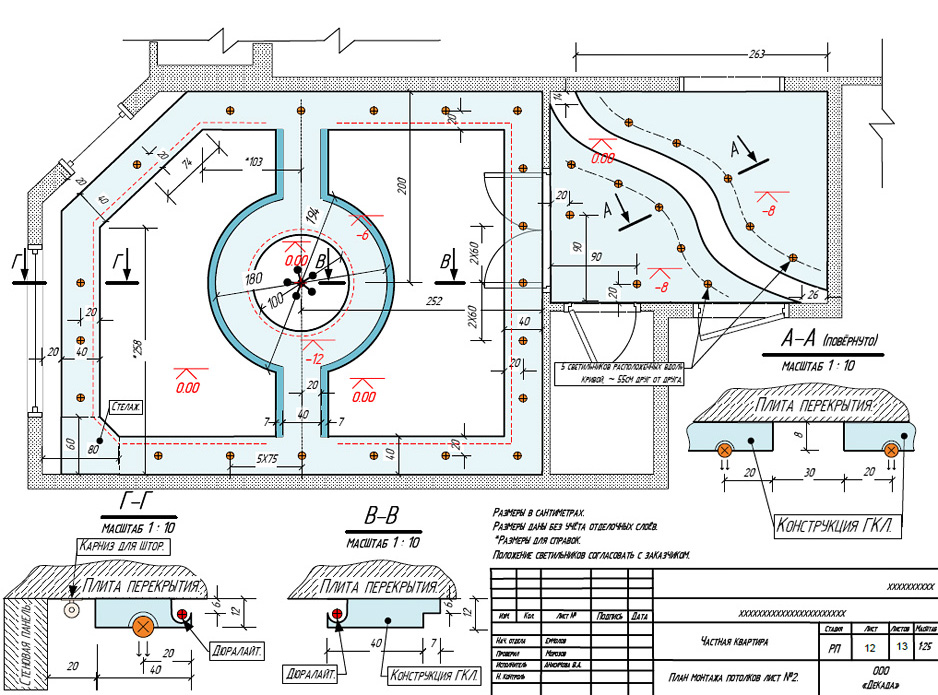

План монтажа потолков, ч.1
На этом листе отображаются декоративные потолки. Отображаются ниши для штор.
Отображаются светильники, монтируемые в декоративных потолка, для высверливания установочных
отверстий. При необходимости делаются дополнительные виды и разрезы.
План монтажа потолков, ч.2
